PI05代码分析

s> [!NOTE] 注意

本笔记是针对 OpenPI 实验室的 PI 系列建模进行分析的一部分，主要负责对 PI05 的 lerobot 实现进行分析，更偏重代码层面。选用 lerobot 而非官方实现的原因是官方使用的是 JAX 框架而非 torch，有迁移困难。本文档基于Lerobot 0.5.0 版本（2026.3）进行分析，请注意是否过时。理论层面可以查看PI 系列 Policy、Diffusion & Flow model、CS336 Assignment 1

flowchart TD
    Root["PI05@lerobot解析"]

    Theory[模型理论]
    PI_Policy[PI系列policy]
    Diffusion["Diffusion & flow model"]
    CS336[CS336 Assignment 1]

    Engineering[代码工程实现]
    Abstract[lerobot抽象层设计]
    CodeAnalysis[PI05代码分析]
    abstract1[lerobot policy抽象层分析]
    abstract2[lerobot script抽象层分析]

    Root --> Theory
    Theory --> PI_Policy
    PI_Policy --> Diffusion
    PI_Policy --> CS336

    Root --> Engineering
    Engineering --> Abstract
    Abstract --> abstract1
    Abstract --> abstract2
    Engineering --> CodeAnalysis

总览

PI05的建模采用了三层抽象层的设计，包括PI05Policy,PI05Pytorch,PaliGemmaWithExpertModel这三个逐级抽象的类设计。

  PI05Policy          ← LeRobot 接口层（处理 batch、评估、训练）
      └── PI05Pytorch     ← 扩散模型核心（flow matching 前向/采样逻辑）
              └── PaliGemmaWithExpertModel  ← 双流 Transformer 融合层
                      ├── paligemma (VLM)       ← 处理图像 + 语言 tokens（prefix）
                      └── gemma_expert          ← 处理动作 tokens（suffix）

在内部的信息大部分是以字典的形式储存，即以键值对的形式储存包括视频 RGB 图像，关节状态等数据。

`PaliGemmaWithExpertModel`

数据类型

在to_bfloat16_for_selected_params(l.398)建立了一个混合精度格局：

整体 → bfloat16
然后以下路径保持 float32:
  - vision_tower               (SigLIP 视觉编码器)
  - multi_modal_projector      (视觉→语言维度投影)
  - input_layernorm            (所有层的输入 LayerNorm)
  - post_attention_layernorm   (所有层的 post-attention LayerNorm)
  - model.norm                 (最终 norm)

这个设计的动机注释：toggle causes optimizer “same dtype” error，即混合精度训练时 LayerNorm 参数如果是 bfloat16，优化器在 dtype 转换时会报错。LayerNorm 保持 float32 也有数值稳定性考量。

参数类型	dtype	原因
视觉编码器 + 投影层	float32	精度敏感，避免梯度消失
LayerNorm (输入/输出/最终)	float32	优化器兼容 + 数值稳定
attention QKV/O proj + MLP	bfloat16	节省显存

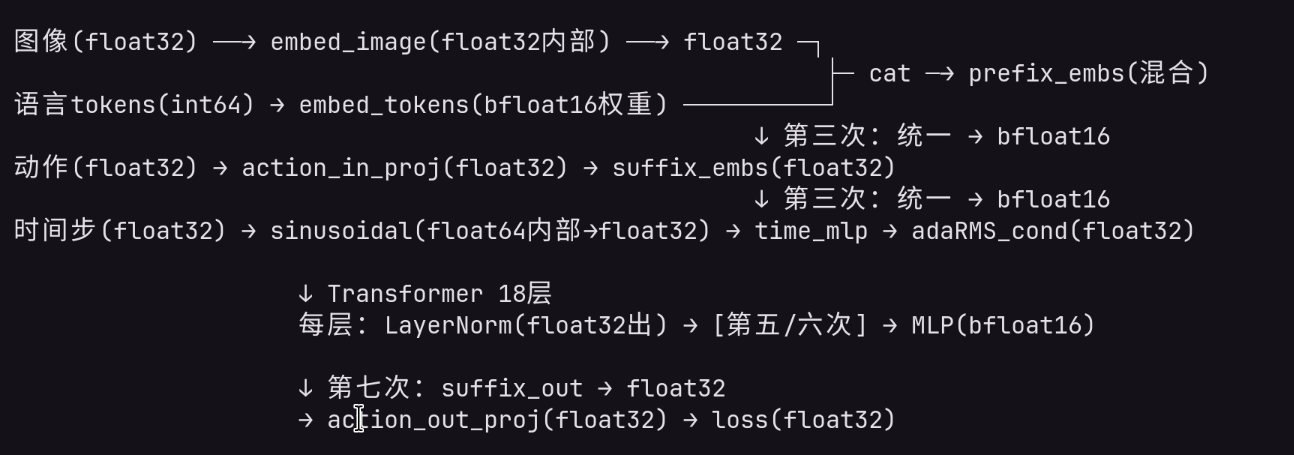

该类在定义`to_bfloat16_for_selected_params()`的同时，在模型初始化的时候就定义好所有参数的数据类型，只需定义一次。但是传入的数据类型需要进行转换：

其中真正为了和参数匹配的转换只有三处：

第三次（进 transformer 前，embedding → bfloat16 匹配 attention 权重）
第五/六次（transformer 内部，匹配 o_proj 和 MLP 权重）
第七次（出 transformer 后，匹配 action_out_proj 和 loss 计算）

其余转换多是为了数值精读或防御性设计。

Mask设计

本模型带有三种 Mask 的定义：

pad_masks bool[B,N]：哪些位置是真实 token
att_masks float[B,N]：每个token的“组边界”标记
att_2d_masks bool[B,N,N]：token i 能否看到 token j

Transformer和流匹配

`PI05Pytorch`

Prefix & Suffix

在PI 系列 Policy中可以看到 PI05 是分为 VLM 和 Action Expert 两部分，以一个类似 MoE的方式处理不同类型的数据来源，对于视觉数据和语言，输入 VLM，对于动作状态，输入流匹配网络，并且流匹配模型可以看到 VLM 中的状态，其中输入 VLM 网络的就算做 prefix，而输入动作专家网络的就算 Suffix。 embed_prefix(self, images, img_masks, tokens, masks)（L.641）：

参数	形状	含义
`images`	`List[[B, C, H, W]]`	每个摄像头一个 tensor，由 `_preprocess_images` 准备
`img_masks`	`List[[B]]`	每个摄像头对应一个 bool 掩码，`True` 表示该样本这个摄像头有图像
`tokens`	`[B, L]`	语言 token 的整数索引（由 tokenizer 生成）
`masks`	`[B, L]`	语言 token 的 padding mask，`True` 为真实 token

    def embed_prefix(
        self, images, img_masks, tokens, masks
    ) -> tuple[torch.Tensor, torch.Tensor, torch.Tensor]:
        """Embed images with SigLIP and language tokens with embedding layer."""
        embs = []
        pad_masks = []
        att_masks = []

        # Process images
        for img, img_mask in zip(images, img_masks, strict=True):

            def image_embed_func(img):
                return self.paligemma_with_expert.embed_image(img)

            img_emb = self._apply_checkpoint(image_embed_func, img)
            bsize, num_img_embs = img_emb.shape[:2]

            embs.append(img_emb)
            pad_masks.append(img_mask[:, None].expand(bsize, num_img_embs))
            att_masks += [0] * num_img_embs

        # Process language tokens
        def lang_embed_func(tokens):
            lang_emb = self.paligemma_with_expert.embed_language_tokens(tokens)
            lang_emb_dim = lang_emb.shape[-1]
            return lang_emb * math.sqrt(lang_emb_dim)

        lang_emb = self._apply_checkpoint(lang_embed_func, tokens)
        embs.append(lang_emb)
        pad_masks.append(masks)

        num_lang_embs = lang_emb.shape[1]
        att_masks += [0] * num_lang_embs

        embs = torch.cat(embs, dim=1)
        pad_masks = torch.cat(pad_masks, dim=1)
        att_masks = torch.tensor(att_masks, dtype=torch.bool, device=pad_masks.device)

        bsize = pad_masks.shape[0]
        att_masks = att_masks[None, :].expand(bsize, len(att_masks))

        return embs, pad_masks, att_masks

prefix 是处理图像和语言的输入，需要将其 embed 到向量格式，包括embs,pad_masks,att_masks三个向量，即经过 embed 过的图片张量，padding mask 和 attentionmask：

embs储存真实的图片信息，图像以[B,C,H,W]输入，即batch_size,Channel,Height,Width的形式输入，再经过paligemma_with_expert.embed_image的方式进行embed；
pad_mask是用于储存画面是否有效的信息，从传进来的img_mask中获得；
att_mask是用于表示表示数据块间的注意力关系

注意不需要 casual mask（因果掩码），因为因果掩码本身是为了防止模型在训练中查看未来的 token 导致训练失效，但是因为 PI05 是使用流匹配的方式预测动作，输出的动作场 $v$ 不会作为上下文输入模型，因此不需要因果掩码，可以参见Diffusion & Flow model文末的代码部分。

多路摄像头数据的存储形式也是个令人疑惑的部分：如果图像以[B,C,H,W]的形式输入，那多路摄像头的数据储存在哪？可以在L.1144 的_preprocess_images这个函数中可以看到这个函数负责从 lerobot 格式的键对值字典中取出多路摄像头加到一个列表：

        images = []
        img_masks = []
        for key in present_img_keys:
            img = batch[key]
            ...
            # Normalize from [0,1] to [-1,1] as expected by siglip
            img = img * 2.0 - 1.0
            images.append(img)
            mask = torch.ones(bsize, dtype=torch.bool, device=device)
            img_masks.append(mask)

之后就是传入PI05Pytorch的sample_action之后就是本函数了。
